产品概述

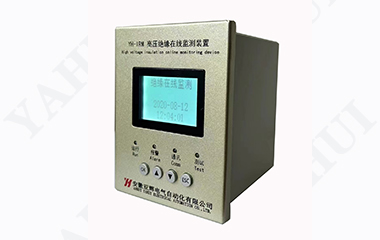

YH-IRM高压绝缘在线监测装置是一款专为高压电机设计的高效监控设备，具备在电机停运时测量对地绝缘阻值、在线运行时监测漏电电流的双重功能。能够帮助操作人员根据绝缘电阻的变化，从而避免事故的突然发生及进一步扩大，保障设备的安全和稳定运行。
绝缘电阻与漏电电流测量：在电机停机状态下，装置会通过注入DC2500V（根据系统额定电压进行调整）的高压，精确测量电机绕组的对地绝缘电阻。而在电机运行状态下，装置会持续监测泄漏电流。
智能故障诊断：根据系统绝缘变化及设备的泄漏电流情况，装置能够迅速判断出离线时绝缘性能的下降情况，以及在线运行时的零序电流故障，及时提醒操作人员进行维护和修理，减少停机时间，提升系统可靠性。
实时数据显示与通讯功能：监控装置配备高清液晶显示屏，能够直观显示对地绝缘值的总和。内置RS485接口，支持与PLC、PC等设备进行网络通讯，实现电机运行状态的远程实时监控，进一步提升管理效率，配套专门的软件及后台系统对多台电机绝缘进行全面实时监测。
YH-IRM高压绝缘在线监测装置高压一次带电部分与绝缘测试控制部分设备具备三级安全隔离，即: 空气隔离、电气隔离、本体隔离。隔离耐压等级 AC40KV 以上，高压隔离耦合器可以直接测试42KV耐压，保证安全运行。
功能及特点
- 1. 装置稳定可靠
使用ARM处理器，监控装置可自动监控零序电流值和静态绝缘值，当电机内部湿度增加或进水，对地绝缘下降到设定值时，并进入绝缘损坏过渡的前期时，监控装置显示报警信息，继电器常闭 / 常开触点动作，及时的输出告警信息。
- 2. 操作简单易懂
实时显示零序电流值和静态绝缘值，可测试吸收比（DAR）和极化指数（PI），有效信息一目了然，简单有效的菜单结构，简化用户的配置选项。
- 3. 信息记录完整
故障发生后，可以详细记录发生的故障类型、发生故障时的零序电流或绝缘值、发生故障的时间点，方便事后查阅分析原因。
